徹釣鮎仕掛け巻４

徹釣鮎仕掛け巻３が完成し写真の左から

鮎仕掛け巻、徹釣鮎仕掛け巻、を右の

徹釣鮎仕掛け巻３に改造しようかと考えていた時、またまたもっといい仕掛け巻ができるんではないかと思い始めました。

じっくりと見ているとその可能性が見えてきました。

Ｓ社とＤ社の合体は接着が上手くいき、長期の使用にも耐える強度が得られたので、今後もこの方式で行けると思います。

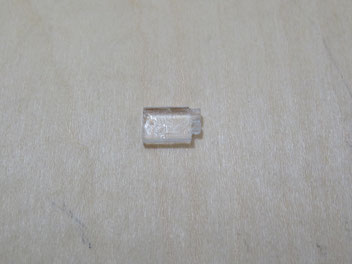

この様な形状の仕切り板を６個作りました。

スチロール系プラスチック６．５×１０。

仕掛け糸を通すスリットを２列設けました。

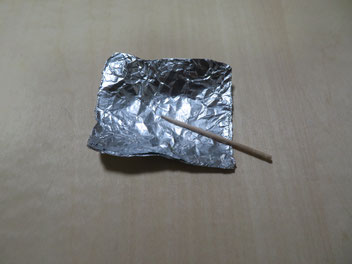

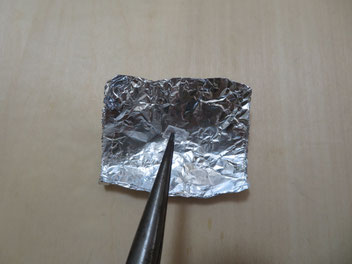

接着液を塗るのに爪楊枝の先端をラジオペンチで挟んで少し軟らかくして、アルミホイールに垂らした液を爪楊枝の先端に付け接着するものに塗ります。

後で追加して接着液を塗る場合にも使います。

仕切り板にアルミホイールに垂らした接着液をラジオペンチでつかんで付けます。

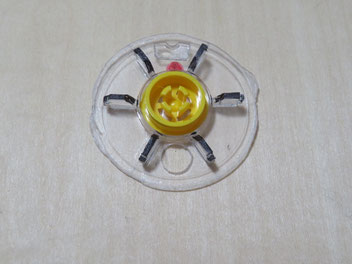

Ｓ社の仕掛け巻の部品を加工したものにＤ社の回り止めを接着し糸止めを付けたものに、仕切り板を６個接着しました。

６個としたのは４個だと仕掛け糸が９０度で巻かれるのでまずいと思ったからです。

６個まで仕切り部屋は必要ないのですが、仕掛け糸が１２０度で巻かれるので、その方が仕掛け糸の為にはいいと思ったからです。

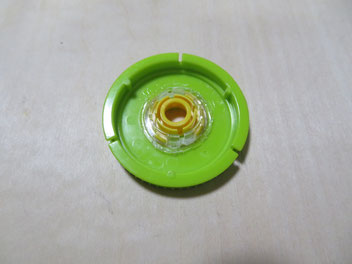

Ｄ社のスプールにＳ社のポップアップ機構を接着しました。

仕切り板は付けません。

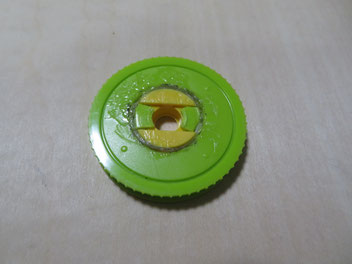

裏面です。

Ｄ社のスプールをΦ２５で穴あけした時、切り落ちたセンター部分の部品を加工し接着しました。

これによりケースにネジを取り付けなくてもスムーズに回転ができます。

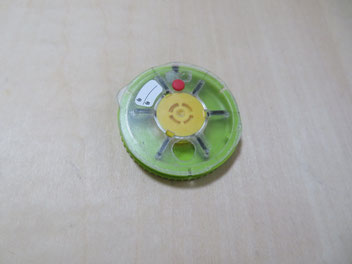

完成しました。

逆針、背針、鼻カンが付いた仕掛け部分を入れてみました。

大分入れやすくなりました。

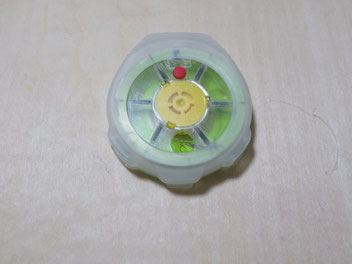

ケースに入れました。

回転もスムーズです。

仕切り板の形状を変えました。

仕掛け糸を通す為のスリットの形状を糸を通しやすくするためにＶカットにしました。

精密ヤスリで仕上げました。

後、相手側に当たる可能性があるところを斜めにカットしました。

１台目の物も接着した状態で加工しました。

Ｓ社のスプールに接着しました。

Ｄ社のスプールとＳ社のポップアップ機構の合体も綺麗にできるようになりました。

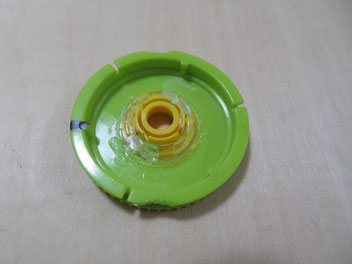

Ｓ社のスプールをポップアップし易いようにＤ社のスプールに２か所凹みを入れました。

これにより引っ掛かりができ、やり易くなりました。

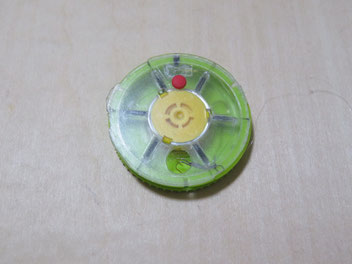

完成しました。

今後、徹釣鮎仕掛け巻３も徹釣鮎仕掛け巻４に改造していきます。

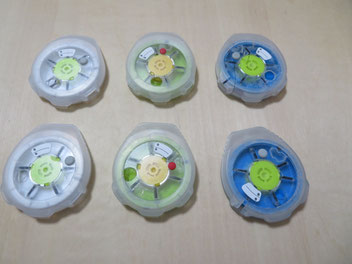

全て徹釣鮎仕掛け巻４にしました。
