ＬＥＤ集魚灯Ⅴ
２０２０年１月２６日
1月の中日に除雪車が街路灯に接触し、ポールが激しく振られたようで照明灯部分が無くなっていました。
ＬＥＤ発光器を探したのですがありませんでした。
しかし翌日に５０ｍぐらい離れた所の雪山の上にＬＥＤ発光器がちょこんと載っていました。除雪車が雪ごと運んだものと思われます。
それを拾ってきました。
そこでこれを使ってＬＥＤ集魚灯を作ってみることにしました。
ＬＥＤドライバーはポールの中に入っているので使う訳にはいかないし、電源はＡＣ２００Ｖだと思うのでいずれにしても使えないと思います。
ＬＥＤ街路灯はかなり明るく買ったらン万円もすると思うので、もしこれで集魚灯が作れたらかなり明るい物が出来るでしょう。
拾って来たＬＥＤ発光器です。
４ユニットで構成されています。
破損しており街灯としては使用不可能の状態です。
取り付け部分が無くなっておりネジも無くなっています。
4ユニットに分解して見ました。
ＬＥＤ発光器部分は損傷が無いように見えます。
1個をテスト発光して見ましたが使えそうです。
裏面は放熱器となっています。
ＬＥＤはチップＬＥＤを１５個を直列接続し、それを４回路並列接続した６０個で構成されています。
それが４ユニットあります。
昇圧型ＤＣ－ＤＣコンバーターを購入しました。
６００Ｗ
入力：ＤＣ12～60Ｖ
出力：ＤＣ12～80Ｖ
ＣＶ．ＣＣ機能付き
６００Ｗまでの容量は必用無かったのですが、８０Ｖまで出力できるのでこれを選択しました。
只８０Ｖでは不足なので改造して９０Ｖまで出力できるように改造します。
又、改造して調光機能を持たせます。
ボックスの大きさの為と６００Ｗまで出力しないので放熱器を外し、その代わりにアルミ板を付けました。
出力電圧を９０Ｖまで出力できるようにする為、チップ抵抗を１個追加しました。
調光機能を追加する為に可変抵抗を付けました。
２ユニットづつ調光できるように２回路としました。
ボックスに組み込みました。
１７０×８０×６０Ｈ
フレームが完成しました。
発光面です。
今後防水処理（防滴仕様）と配線を行います。

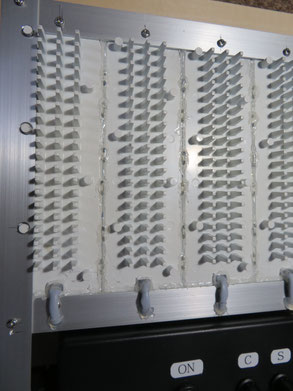

放熱面のユニット間や配線部分にホットボンドを塗り、防水加工しました。
発光面の周囲にホットボンドを塗り防水加工しました。
配線も完了しました。

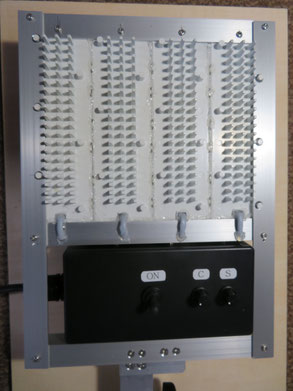

完成です。
Cは中央の2ユニットのコントロール用。
Ｓは両サイドの２ユニットのコントロール用。
最大1ユニット２５Wで発光できるので４ユニットで１００Wになります。
白熱灯換算で６００Ｗ～８００Ｗになります。
フルで発光させるとバッテリーが持たないので調光機能は必用です。

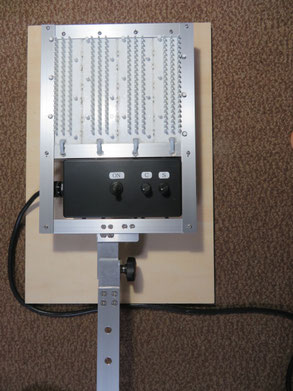

取り付けアングルを取り付けました。
照射角度を変更できます。
設置状態です。
最小の照度での点灯状態です。
中ぐらいの照度です。
カメラがＡＵＴＯ設定なので明るさの違いが分かりづらいです。
フル点灯です。
カメラがＡＵＴＯ設定なので明るさの違いが分かりづらいです。
